1280x1024/640x512 شبکه او ډیجیټل دوه ګونی محصول SWIR کیمرې ماډل
مشخصات
ماډل | SG-SWZ12ND2-17510 | SG-SWZ06ND2-17510 | |
سینسر | د انځور سینسر | 1/2″ SONY InGaAs نړیوال شټر SWIR سینسر IMX990 | 1/4″ SONY InGaAs نړیوال شټر SWIR سینسر IMX991 |
| اغیزمن پکسلز | نږدې 1.34MP | نږدې 0.34MP | |
| د پکسل اندازه | 5μm | ||
لینس | د غبرګون څپې | 1000~1700nm | |
| ICR | د 2 حالتونو ملاتړ: پراخه بانډ: 1000 ~ 1700nm نری بانډ: 1450 ~ 1700nm | ||
| فوکل اوږدوالی | 17mm ~ 510mm، 30x نظری زوم | ||
| اپرچر | F2.8~F5.5 | ||
| د لید ساحه | H: 21.3°~0.71°، V: 17.1°~0.57°، D: 27.1°~0.92° | H: 11.6°~0.37°، V: 9.3°~0.3°، D: 14.8°~0.47° | |
| د تمرکز واټن بند کړئ | 1m~10m (پراخ ~ ټیلی) | ||
| د زوم سرعت | نږدې 7s (نظری پراخه ~ ټیلی) | ||
ویډیو | کمپریشن | H.265/H.264/H.264H/MJPEG | |
| قرارداد | 25/30/50/60fps@1280×1024 | 25/30/50/60fps@640×512 | |
| د ویډیو بټ نرخ | 32kbps ~ 16Mbps | ||
| آډیو | AAC / MP2L2 | ||
| د LVDS ویډیو | 25/30/50/60fps@2MP (1920×1080) | ||
شبکه | ذخیره کول | TF کارت (256 GB)، FTP، NAS | |
| د شبکې پروتوکول | Onvif, HTTP, HTTPS, IPv4, IPv6, RTSP, DDNS, RTP, TCP, UDP | ||
| ملټيکاسټ | ملاتړ | ||
| د فرم ویئر اپ گریڈ (LVDS) | یوازې د شبکې پورټ له لارې فرم ویئر اپ گریڈ کولی شي | ||
| عمومي پیښې | حرکت، لاسوهنه، SD کارت، شبکه | ||
| IVS | ټریپ وایر، د کراس کټ کشف، مداخله، پریښودل شوي څیز، ګړندی - حرکت، د پارکینګ کشف، د خلکو د راټولولو اټکل، ورک شوي څیز، د لوټرینګ کشف. | ||
| د شور کمول | 2D/3D | ||
| د افشا کولو حالت | لارښود، اتومات، د اپرچر لومړیتوب، د شټر لومړیتوب | ||
| د افشا کولو جبران | ملاتړ | ||
| د شټر سرعت | 1/1~1/30000s | ||
| د تمرکز حالت | اتومات / لاسي / نیمه اتومات | ||
| الکترونیکي ډیفوګ | ملاتړ | ||
| د تودوخې تودوخې کمول | ملاتړ | ||
| فلپ | ملاتړ | ||
| EIS | ملاتړ | ||
| ډیجیټل زوم | 16x | ||
| بهرنی کنټرول | TTL | ||
| انٹرفیس | 4pin ایترنیټ بندر، 6pin سیریل او پاور پورټ، 5pin آډیو پورټ. 30pin LVDS | ||
| د مخابراتو پروتوکول | سوني ویسکا، پلیکو D/P | ||
| عملیاتي شرایط | -30~+60°C/20%~80%RH | ||
| د ذخیره کولو شرایط | -40~+70°C/20%~95%RH | ||
| د بریښنا رسول | DC 12V | ||
| د بریښنا مصرف (TBD) | اوسط: 6W؛ اعظمي: 11W | ||

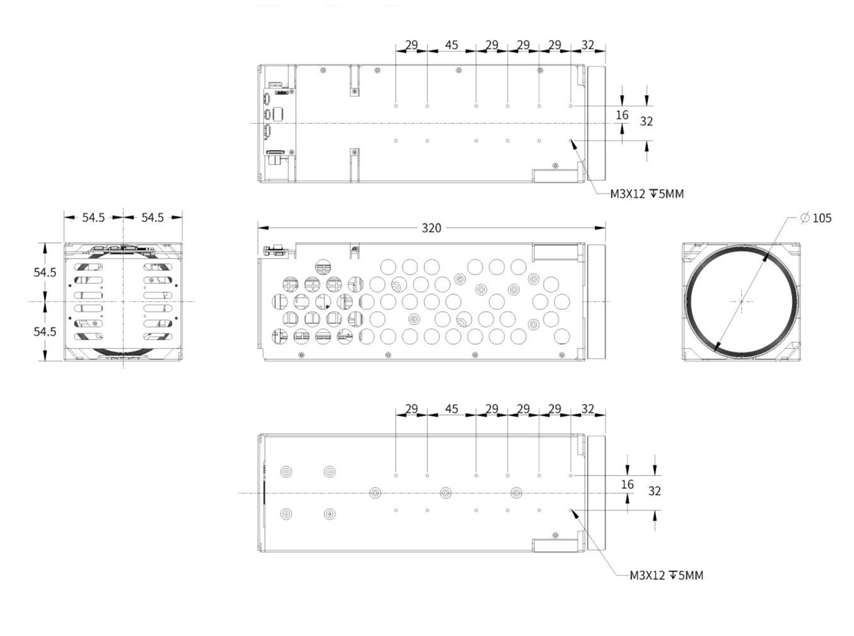

| ابعاد (L*W*H) | نږدې 320mm*109mm*109mm | ||
| وزن | 3.1 کیلو ګرامه | ||
د شبکې انٹرفیس
| ډول | د پن نمبر | د PIN نوم | تفصیل |
| J2_4pin ایترنیټ انٹرفیس | 1 | ETHRX- | د تطبیق وړ ایترنیټ بندر، انټرنیټ RX - |
| 2 | ETHRX+ | د تطبیق وړ ایترنیټ بندر، انټرنیټ RX+ | |
| 3 | ETHTX- | د تطبیق وړ ایترنیټ بندر، انټرنیټ TX- | |
| 4 | ETHTX+ | د تطبیق وړ ایترنیټ بندر، انټرنیټ TX+ | |
| J3_6pin پاور او UART انٹرفیس | 1 | DC_IN | DC12V |
| 2 | GND | GND | |
| 3 | RXD1 | د TTL کچه 3.3V، د پیلکو پروتوکول | |
| 4 | TXD1 | د TTL کچه 3.3V، د پیلکو پروتوکول | |
| 5 | RXD0 | د TTL کچه 3.3V، ویسکا پروتوکول | |
| 6 | TXD0 | د TTL کچه 3.3V، ویسکا پروتوکول | |
| J1_5pin آډیو انٹرفیس | 1 | AUDIO_OUT | آډیو آوټ (لاین آوټ) |
| 2 | GND | GND | |
| 3 | AUDIO_IN | آډیو ان (لائن ان) | |
| 4 | GND | GND | |
| 5 | NC | NC |
د LVDS انٹرفیس
| پورټ | شمیره | د PIN نوم | تفصیل |
| J4_30pin LVDS انٹرفیس (د SONY 30pin ډیجیټل انٹرفیس ته ورته) | 1 | NC | NC |
| 2 | NC | ||
| 3 | NC | ||
| 4 | NC | ||
| 5 | NC | ||
| 6 | NC | ||
| 7 | NC | ||
| 8 | NC | ||
| 9 | GND | GND | |
| 10 | GND | ||
| 11 | GND | ||
| 12 | GND | ||
| 13 | DC | DC محصول (DC+7V~+12V) | |
| 14 | DC | ||
| 15 | DC | ||
| 16 | DC | ||
| 17 | DC | ||
| 18 | UART1_TX | د TTL کچه 3.3V، VISCA پروتوکول، په J3_6pin پورټ کې TXD0 ته ورته. مګر په ورته وخت کې اړیکه نشي کولی. | |
| 19 | UART1_RX | د TTL کچه 3.3V، VISCA پروتوکول، ورته RXD0 په J3_6pin پورټ کې. مګر په ورته وخت کې اړیکه نشي کولی. | |
| 20 | GND | GND | |
| 21 | TXOUT0- | ||
| 22 | TXOUT0+ | ||
| 23 | TXOUT1- | ||
| 24 | TXOUT1+ | ||
| 25 | TXOUT2- | ||
| 26 | TXOUT2+ | ||
| 27 | TXOUTCLK- | ||
| 28 | TXOUTCLK+ | ||
| 29 | TXOUT3- | ||
| 30 | TXOUT3+ |
